商品情報フルクス 250/750 トップカバー
(用 途)
店舗や住宅の装飾棚、陳列棚
ウォークインクローゼット内の収納棚など
注意:
水平、垂直を計測してから施工してください。
レイアウト変更時、フックや棚セットを移動させる際は、必ず上方に回転させて、一旦ベースパネルから外してください。その後、希望の位置より再度設置してください。
※そのままの状態で左右へ移動させると、ベースパネルに傷がつきますので十分ご注意ください。
ベースパネル 250/750
兼用のトップカバー
最上段パネルのタッピングを隠します。
材料:アルミニウム合金
仕上:ブラックアルマイト処理マット調
サイズ:長さL：3640
製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
注文コード: 130-030-937
品番: EX607-10
※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
カテゴリーフルクス 250/750 トップカバー
棚やフックを自由に取り付けできます。
ねじで固定していくだけなので、施工が簡単です。
【用 途】
店舗や住宅の装飾棚、陳列棚
ウォークインクローゼット内の収納棚など
【注 意】
水平、垂直を計測してから施工してください。
レイアウト変更時、フックや棚セットを移動させる際は、必ず上方に回転させて、一旦ベースパネルから外してください。その後、希望の位置より再度設置してください。
※そのままの状態で左右へ移動させると、ベースパネルに傷がつきますので十分ご注意ください。

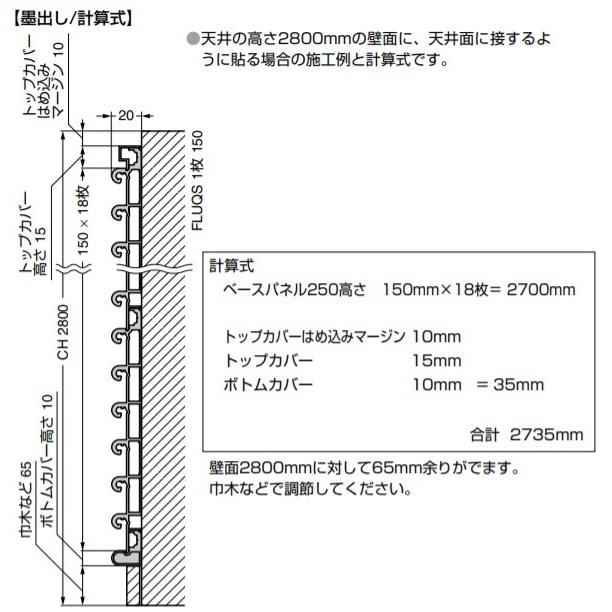

【墨出し/計算式】
天井の高さ2800mmの壁面に、天井面に接するように貼る場合の施工例と計算式です。
壁面2800mmに対して65mm余りがでます。巾木などで調節してください。

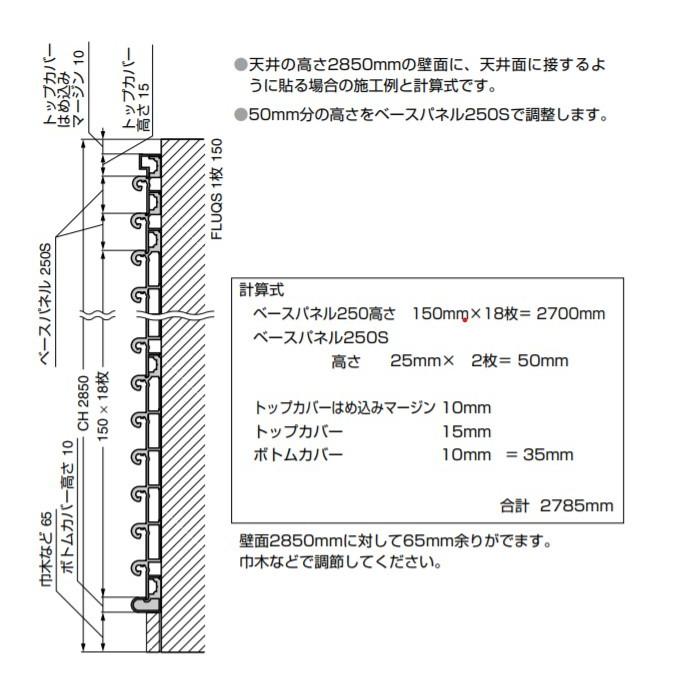

天井の高さ2850mmの壁面に、天井面に接するように貼る場合の施工例と計算式です。
50mm分の高さをベースパネル250Sで調整します。
壁面2850mmに対して65mm余りがでます。巾木などで調節してください。

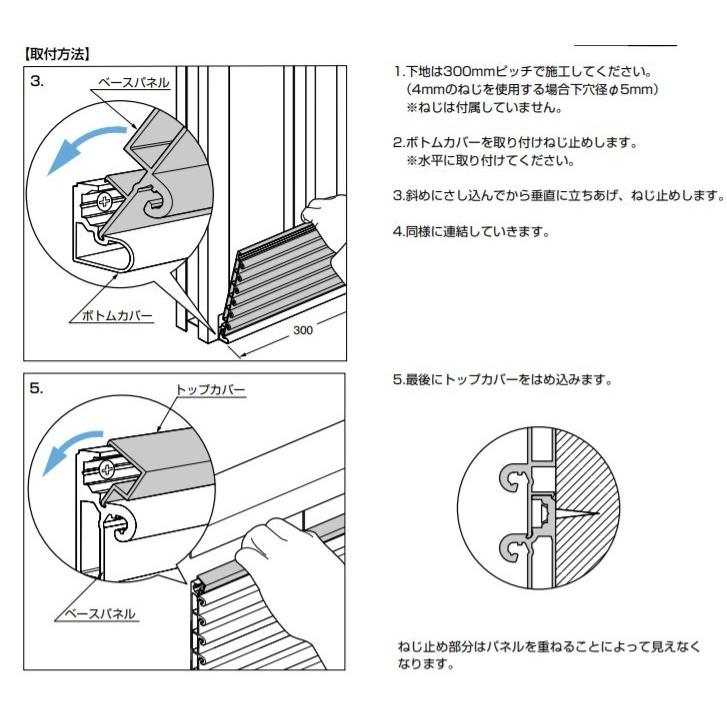

【取付方法】
1. 下地は300mmピッチで施工してください。
（4mmのねじを使用する場合下穴径直径5mm）
※ねじは付属していません。
2. ボトムカバーを取り付けねじ止めします。
※水平に取り付けてください。
3.斜めにさし込んでから垂直に立ちあげ、ねじ止めします。
4.同様に連結していきます。
5.最後にトップカバーをはめ込みます。
ねじ止め部分はパネルを重ねることによって見えなくなります。

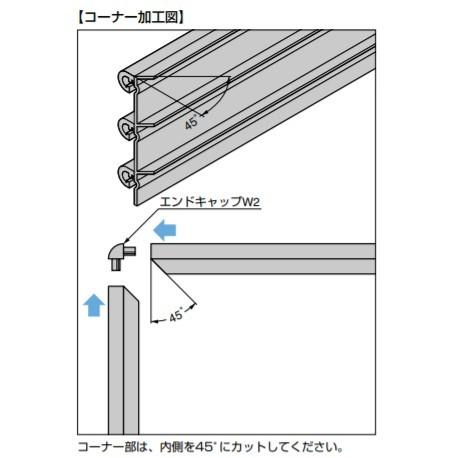

【コーナー加工図】
コーナー部は、内側を45度にカットしてください。
【コーナー部施工例】
パネルとエンドキャップの組み合わせです。
【安全に関するご注意】
施工にあたっては、カタログの施工手順および取付説明書をよくお読みいただき、正しく取り付けてください。
製品の耐荷重以上に物を掛けたり載せたりしないでください。部品の脱落、変形、破損の原因になります。
ベースパネル 250/750
兼用のトップカバー
最上段パネルのタッピングを隠します。
【材料】
アルミニウム合金
【仕上】
ブラックアルマイト処理マット調
【サイズ】
長さL：3640
製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
【注文コード】 130-030-937
【品番】 EX607-10
※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
